首頁 >>水用電磁閥 >> ZCS系列電磁閥

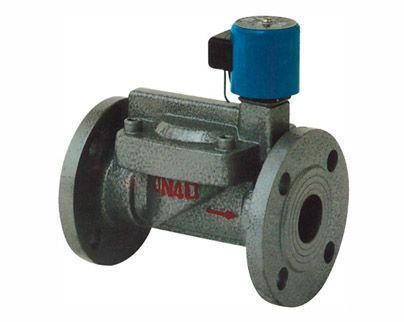

ZCS系列電磁閥









 ZCS

  ZCS

 ZST

ZCS系列電磁閥產品用途】:

ZCS系列電磁閥適用于以水或液體為工作介質,可自動化控制或遠程制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封,故隊工作介質的清潔度大大減低,具有啟閉迅速,可靠性高等特點。

ZCS系列電磁閥結構特點】:

1.電磁先導膜片式操作結構
2.閥門流量比普通閥提高10%
3.采用特殊密封結構和特種密封材料無泄漏
4.壽命長是同類產品的5倍以上
5.工作平穩噪音低、無水錘沖擊、無顫抖聲
6.采用膜片式、對介質潔凈度要求較低
7.不銹鋼可動鐵芯經久耐用,反應快速;
8.配管方式可任意角度安裝,為增強壽命應水平管線圈朝上
9.防爆線圈符合T4,T5和測CE的標準(德國NASS線圈)
10.引用標準:GB3836·9 防爆標志 Exm I/IIT4(國產線圈)
ZCS系列電磁閥規格說明】:




ZCS系列電磁閥技術參數】:

工作介質DN

水、粘度≤4E的油及其它非腐蝕性流體

介質溫度℃

≤60

公稱壓力(Mpa)

1.0

工作壓差(Mpa)

0.05~1.0

0.1~1.0

0.15~1.0

電源電壓

AC220V其余規格可作特殊訂貨

額定流量系數(KV)

按JB/T7352-94規定

寫落量(ml/min)

按JB/T7352-94·F規定

公稱通徑

10

15

20

25

32

40

50

65

80

100

125

150

200

250

300

功耗

36VA

50VA

  ZCS系列電磁閥安裝尺寸】:

公稱通徑DN

內螺紋連接

法蘭連接

外形尺寸

內螺紋

外形尺寸

法蘭尺寸

H

L

G

H

L

D

D1

D2

n-d

b

f

15

112

80

1/2

















20

119

80

3/4















3

25

123

90

1

130

160

115

85

65

4-φ14

16

3

32

137

140



137

180

140

100

76

4-φ18

18

3

40

152

156



152

200

150

110

84

4-φ18

18

3

50

164

180

2

152

230

165

125

99

4-φ18

20

3

65







222

290

185

145

118

4-φ18

20

3

80







239

310

200

160

132

4-φ18

22

3

100







255

350

220

180

156

4-φ18

24

3

125







416

400

250

210

184

4-φ18

26

3

150







440

480

285

240

211

8-φ22

26

3

200







443

600

340

295

266

8-φ22

26

3

250







493

730

395

350

319

8-φ22

28

3

300







549

850

445

400

370

8-φ22

28

4



ZCS系列電磁閥訂貨須知】:

1.訂貨時請注明型號,公稱通徑,公稱壓力,工作介質,工作壓差,介質溫度,電源電壓及頻率,介質粘度。

2.電磁閥一般工作電壓為220V,電壓波動量為85% ~ 110%的額定電壓,如果超過此范圍,請訂貨時注明電壓的波動量,其他規格電源電壓可做特殊訂貨。

3.閥門的開通時間達12小時/天以上,請選用常開式電磁閥。當使用環境周圍有易燃易爆品,請選用防爆型電磁閥。

4.若已經由設計單位選定明精公司的ZBSF不銹鋼電磁閥型號,請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。

ZCS系列電磁閥安裝須知】:

1.安裝時電磁閥線圈向上,并保持垂直位置,電磁閥上箭頭或標記應與管道流向一致,不得安裝在有濺水或漏水的地方。

2.電磁閥的工作介質應清潔無顆粒雜質,電磁閥內件表面上的污物及過濾器,須定期清潔干凈。

3.在電磁閥發生故障時,為了及時隔離電磁閥,并保證系統正常運行,安裝旁路裝置。

如圖(三)當電磁閥安裝在支路時,電磁閥的口徑應比主管道上的閥門口徑小,

如圖(四)分路裝置。注意:支路上的閥門平時須關閉。

4.安裝電磁閥前,管道必須清洗干凈。建議閥前安裝過濾器,蒸汽管路安裝疏水閥。

5.不要將閥安裝于管道低凹處,以免因蒸汽冷凝水,雜質等沉淀在閥內而妨礙動作。

6.普通型不可在爆作危險場合使用。

7.在管道剛性不足情況下,建議把閥前后管子用支架固定,以防電磁閥工作時引起振動。

8.在安裝前,要注意看清產品標牌,認真閱讀使用說明書,判斷產品是否符合使用條件。

9.電磁閥前后管道上需裝壓力表,以便觀察管道壓力。
