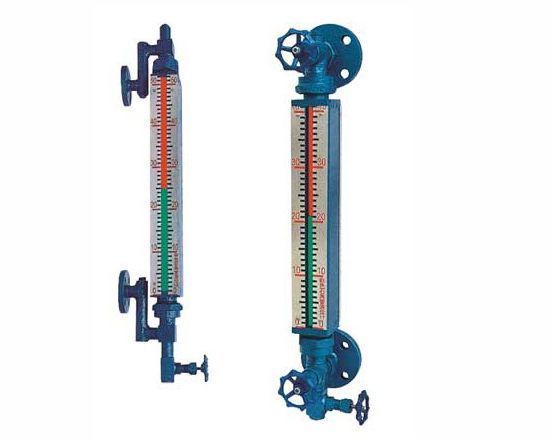

UNS(UGS)系列彩色石英管液位計
【UNS(UGS)系列彩色石英管液位計產品用途】:
UNS(UGS)系列彩色石英管液位計是采用國內外新高科技研制而成,它是普通玻璃板液位計更新?lián)Q代產品,它廣泛應用于石油、化工、電力、冶金等行業各種透明液體容器和鍋爐上,如:水、汽油、液化氣、液氨、丙安、丙烷、丙烯、芳烴、酸等油品和化工原料的液位測量,同時適用于二種不同介質密度的界面測量。彩色液體計安裝在各種容器及鍋爐上,直接觀測到液位變化,液相顯示呈現綠色,氣相顯示現呈紅色,界面測量呈三色分界面。液、氣顯示反差很大,在遠距離觀察、夜間巡視鮮明明清晰。它成功 地克服了普通板式液位計笨重,密封面積大,易滲漏,顯示不清晰在很近距離易判斷的缺點。
【UNS(UGS)系列彩色石英管液位計主要技術參數】:
1、特制的99.99%Si02透明石英管,其變形點1077℃,軟化點1730℃,抗壓強度1170Kg/cm膨脹系統數5.5*10的負7次方,經特殊工藝處理后具有耐高溫,高壓和優良的機械特性。
2、工作壓力:1.6、2.5、4.0、6.3MPa
3、工作溫度:-50~+520℃
4、測量范圍L:測量范圍按中心中期則制定:300、500、800、1100、1400、1700、2000mm鍋爐水位計:300、400、440 mm,特殊規格請注明尺寸。
5、伴熱蒸汽夾套:工作壓力1.0MPa, 接管尺寸G1/2內螺紋。
6、法蘭連接尺寸:采用化工部zui新實施的HG20592-2063597法蘭標準
7、用戶采用其他法蘭標準,請?jiān)谟嗀洉r(shí)注明。
8、鋼球自動封閉壓力:大于0.2MPa
9、重量:15-30Kg
10 、UNS-A~B顯示高度與測量范圍關系表(顯示高度即標尺高度)
顯示高度 |
150 |
350 |
650 |
950 |
1250 |
1550 |
1850 |
測量范圍 |
300 |
500 |
800 |
1100 |
1400 |
1700 |
2000 |
【UNS(UGS)系列彩色石英管液位計特點】:
液、氣相顯示清晰、無盲區、密封性能好、耐高溫、高壓、防粘稠、重量輕、壽命長、無泄漏、結構簡單、沖洗維護方便。

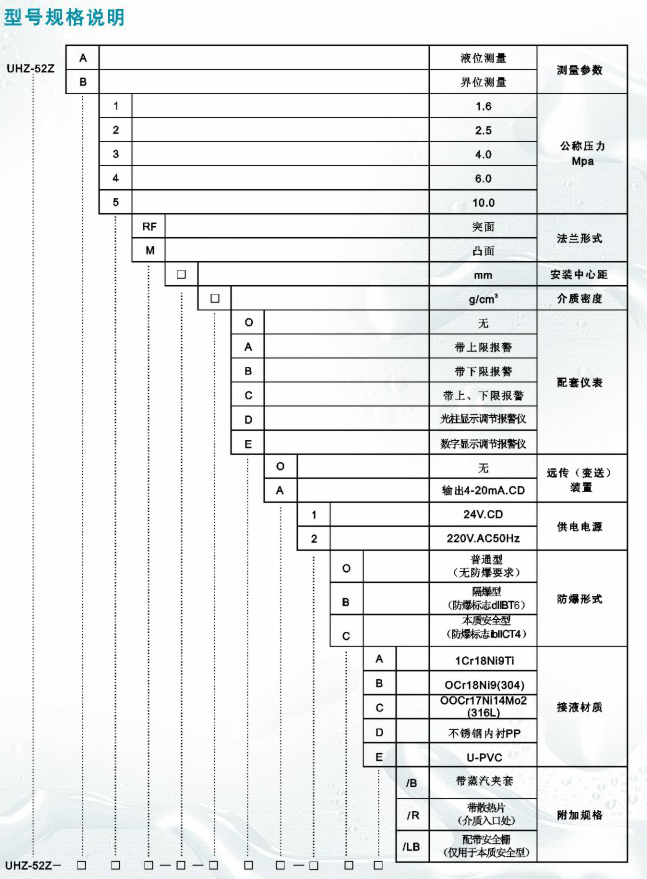

【UNS(UGS)系列彩色石英管液位計型號規格說明】:
【UNS(UGS)系列彩色石英管液位計選型說明】:
產品名稱 |
型號 |
用途及命使用場合 |
公稱壓力 |
彩色液位計 |
UNS-A-1 |
測量透明無色液位,界面且光線較好場合 |
1.6MPa |
彩色液位計 |
UNS-A-2 |
在UNS-□1附有蒸汽伴熱 夾套,天氣寒冷場合 |
|
彩色液位計 |
UNS-A-3 |
UNS-□1附加防霜裝置,使用于低溫介質,避免低溫介質造成外表凝霜 |
|
彩色液位計 |
UNS-A-4 |
測量有色液體液位,界面且光線較弱,夜間監測場合,在UNS-□1附有照明裝置 |
|
彩色液位計 |
UNS-A |
液位計兩端為閥門,閥門帶安全裝置。當石英管意外破損,防止容器內介質外流,由于閥門 通道比較小,所以只適合測量低粘度介質 |
|
彩色液位計 |
UNS-B |
兩端采用三通法蘭連接,無安全裝置。由于口徑為20mm, 可測量較粘稠介質的液位 |
|
無盲區彩色液位計 |
UNS-C |
兩端采用三通法連接,無安全裝置。由于口徑為20mm,可測量較粘稠介質的液位;測量范圍與顯示高度同等。 |
【UNS(UGS)系列彩色石英管液位計不同類型】:
