電動閥門型號怎么看?
來源:本站原創
作者:master
發布時間:2024-10-31 09:29:56
點擊數:1
在選電動閥門系列產品的時候,經常會看到各種“Q941F-16C”這樣的型號,這讓很多新手看不懂,但其實這些字母和數字都有具體的含義,掌握了之后就很簡單了。下面我們就來解讀一下,電動閥門型號怎么看!

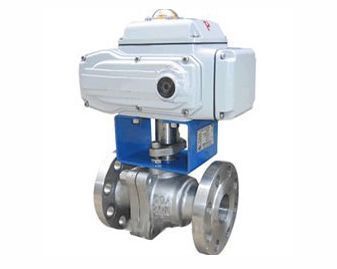

Q941F電動球閥
1. 閥門類型
每個電動閥門的型號開頭,通常是一個大寫字母,用來表示這個閥門的類型。比如:
* Q 代表球閥(Qiu,球的拼音首字母)
* Z 代表閘閥(Zha,閘的拼音首字母)
* D 代表蝶閥(Die,蝶的拼音首字母)
所以,如果你看到一個型號是 Q941F-16C,這個型號第一個字母 Q 表示它是個球閥。
2. 驅動方式
第二個字符一般是個數字,表示這個閥門是怎么被驅動的。電動閥門的驅動方式通常用“9”來表示,氣動的用“6”。所以,Q941F-16C 中的 9 就表示它是個電動閥門。
3. 連接方式
第三位的數字表示閥門的連接方式,就是這個閥門怎么和管道接起來。幾種常見的連接方式:
* 4 表示法蘭連接(很常見的一種連接方式)
* 6 表示焊接連接
* 3 表示螺紋連接
所以,Q941F-16C 里面的 4 就表示它是個法蘭連接的閥門。
4. 密封材料
第四部分是個字母,表示密封材料的類型,常見的有:
* F 表示聚四氟乙烯(Teflon,耐磨、防腐性好)
* P 表示耐磨材料
* X 表示橡膠密封
比如,Q941F-16C 里面的 F 就表示這個閥門用了聚四氟乙烯的密封材料。
5. 壓力等級
后面的一串?dāng)?shù)字代表的是這個閥門能承受的壓力,單位是 MPa(兆帕),常見的有:
* 16 表示 1.6 MPa
* 25 表示 2.5 MPa
在 Q941F-16C 中,這里的 16 就表示這個閥門的壓力等級是 1.6 MPa。
6. 閥體材質
最后一個字母表示閥體的材料,常見的字母和對應的材料有:
* C 表示碳鋼
* P 表示不銹鋼
* R 表示耐酸鋼
所以,Q941F-16C 中的 C 就是表示這個閥體是用碳鋼做的。
例子總結
Q941F-16C 這個型號可以拆解成:
* Q(球閥) + 9(電動) + 4(法蘭連接) + F(聚四氟乙烯密封) + 16(1.6 MPa) + C(碳鋼材質)
總之,這個型號就告訴我們這是一款 電動球閥,采用 法蘭連接,密封材料是聚四氟乙烯,適合1.6 MPa的壓力,并且閥體材料是碳鋼。
這樣就能看明白啦!下次在選購電動閥門時,對照型號看看,心里就有數了。
Q941F電動球閥
每個電動閥門的型號開頭,通常是一個大寫字母,用來表示這個閥門的類型。比如:
* Q 代表球閥(Qiu,球的拼音首字母)
* Z 代表閘閥(Zha,閘的拼音首字母)
* D 代表蝶閥(Die,蝶的拼音首字母)
所以,如果你看到一個型號是 Q941F-16C,這個型號第一個字母 Q 表示它是個球閥。
2. 驅動方式
第二個字符一般是個數字,表示這個閥門是怎么被驅動的。電動閥門的驅動方式通常用“9”來表示,氣動的用“6”。所以,Q941F-16C 中的 9 就表示它是個電動閥門。
3. 連接方式
第三位的數字表示閥門的連接方式,就是這個閥門怎么和管道接起來。幾種常見的連接方式:
* 4 表示法蘭連接(很常見的一種連接方式)
* 6 表示焊接連接
* 3 表示螺紋連接
所以,Q941F-16C 里面的 4 就表示它是個法蘭連接的閥門。
4. 密封材料
第四部分是個字母,表示密封材料的類型,常見的有:
* F 表示聚四氟乙烯(Teflon,耐磨、防腐性好)
* P 表示耐磨材料
* X 表示橡膠密封
比如,Q941F-16C 里面的 F 就表示這個閥門用了聚四氟乙烯的密封材料。
5. 壓力等級
后面的一串?dāng)?shù)字代表的是這個閥門能承受的壓力,單位是 MPa(兆帕),常見的有:
* 16 表示 1.6 MPa
* 25 表示 2.5 MPa
在 Q941F-16C 中,這里的 16 就表示這個閥門的壓力等級是 1.6 MPa。
6. 閥體材質
最后一個字母表示閥體的材料,常見的字母和對應的材料有:
* C 表示碳鋼
* P 表示不銹鋼
* R 表示耐酸鋼
所以,Q941F-16C 中的 C 就是表示這個閥體是用碳鋼做的。
例子總結
Q941F-16C 這個型號可以拆解成:
* Q(球閥) + 9(電動) + 4(法蘭連接) + F(聚四氟乙烯密封) + 16(1.6 MPa) + C(碳鋼材質)
總之,這個型號就告訴我們這是一款 電動球閥,采用 法蘭連接,密封材料是聚四氟乙烯,適合1.6 MPa的壓力,并且閥體材料是碳鋼。
這樣就能看明白啦!下次在選購電動閥門時,對照型號看看,心里就有數了。
