ZQDF蒸汽電磁閥
ZQDF(Y)系列蒸汽（液用）電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
ZQDF系列蒸汽電磁閥可廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列電磁閥主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。
【ZQDF蒸汽電磁閥規格說明】：
|
|
|
|
【ZQDF蒸汽電磁閥技術參數】：
|
型號 參數 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
|||
|
公稱壓力（MPa） |
1.6 |
||||||||
|
工作壓差（MPa） |
DN15-50 |
0～1.6 |
|||||||
|
DN65-100 |
0.05～1.6 |
||||||||
|
介質種類 |
煤氣、 空氣等 |
飽和 蒸汽 |
過熱蒸汽或高溫氣體 |
水油 液體 |
熱水 |
高溫 水、油 |
|||
|
介質溫度℃（mm） |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
|||
|
使用電壓 |
AC220V其余規格可作特殊訂貨 |
||||||||
|
使用壽命 |
按JB/T7352-92規定 |
||||||||
|
泄漏量（ml/min） |
按JB/T7352-92·F規定 |
||||||||
|
功耗（VA） |
50 |
||||||||

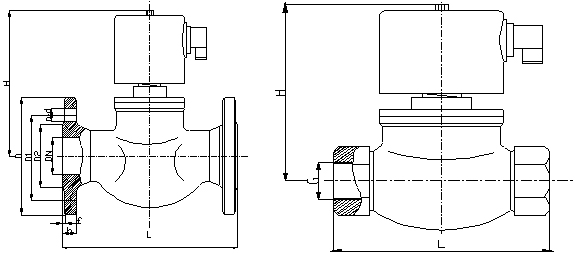

【ZQDF蒸汽電磁閥安裝尺寸】：
|
公稱通徑 DN |
內螺紋連接 |
法蘭連接 |
|||||||||
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
153 |
92 |
1/2 |
153 |
130 |
96 |
65 |
46 |
14 |
2 |
4 -Φ14 |
|
20 |
153 |
92 |
3/4 |
153 |
150 |
105 |
75 |
56 |
16 |
2 |
4 -Φ14 |
|
25 |
153 |
110 |
1 |
153 |
160 |
115 |
85 |
65 |
16 |
3 |
4 -Φ14 |
|
32 |
176 |
120 |
11/4 |
176 |
180 |
140 |
100 |
76 |
18 |
3 |
4 -Φ18 |
|
40 |
176 |
140 |
11/2 |
176 |
200 |
150 |
110 |
84 |
18 |
3 |
4 -Φ18 |
|
50 |
192 |
162 |
2 |
192 |
230 |
165 |
125 |
99 |
20 |
3 |
4 -Φ18 |
|
65 |
- | - | - |
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4 -Φ18 |
|
80 |
- | - | - |
260 |
310 |
200 |
160 |
132 |
20 |
3 |
8 -Φ18 |
|
100 |
- | - | - |
290 |
350 |
220 |
180 |
156 |
22 |
3 |
8 -Φ18 |
【ZQDF蒸汽電磁閥訂貨須知】：
1.訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2.電磁閥一般工作電壓為220V，電壓波動量為85% ~ 110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電壓可做特殊訂貨。
3.閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
4.若已經由設計單位選定明精公司的ZBSF不銹鋼電磁閥型號，請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合很重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
【ZQDF蒸汽電磁閥安裝須知】：
1.安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2.電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3.在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置。
如圖（三）當電磁閥安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，
如圖（四）分路裝置。注意：支路上的閥門平時須關閉。
4.安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路安裝疏水閥。
5.不要將閥安裝于管道低凹處，以免因蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。
6.普通型不可在爆作危險場合使用。
7.在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8.在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9.電磁閥前后管道上需裝壓力表，以便觀察管道壓力。
