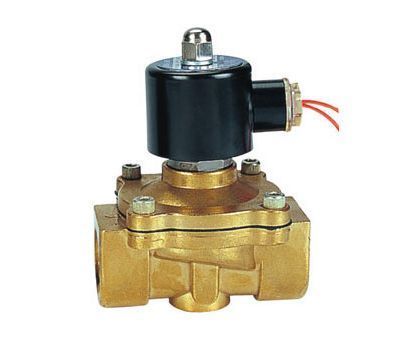

2W系列銅電磁閥
【2W系列銅電磁閥產品用途】:
2W系列銅電磁閥是自動控制系統中常見的管路開關元件,被廣泛應用于石油、化工、冶金、食品、造船、醫療、環保及其他個工業部門的管路裝置中,完成系統中氣體、水、液體、油類(4E)等介質的自動控制,實現節能和程序控制的自動化。

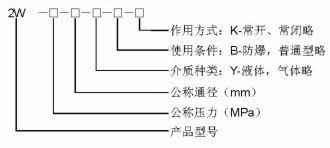

【2W系列銅電磁閥型號說明】:
【2W系列銅電磁閥技術參數】:
工作介質 |
煤氣、液化氣、空氣,水,油(粘度≤4E) |
||||||||
介質溫度℃ |
≤80 |
||||||||
公稱壓力(MPa) |
1.0 |
||||||||
工作壓差(MPa) |
0~1.0 0.01~1.0 |
||||||||
電源電壓 |
AC220V其余規格可作特殊訂貨 |
||||||||
使用壽命 |
按JBT/7352-94規定 |
||||||||
額定流量系數(KV) |
|||||||||
泄露量(ml/min) |
按JB/T7352-94規定 |
||||||||
公稱通徑 |
3 |
4 |
5 |
6 |
8 |
10 |
15 |
20 |
25 |
功耗(VA) |
17 |

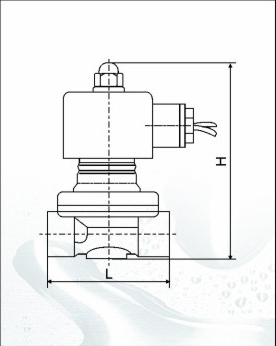

【2W系列銅電磁閥安裝尺寸】:
公稱通徑DN |
外形尺寸 |
螺紋連接 |
|
H |
L |
G |
|
3 |
75 |
40 |
1/8 |
4 |
75 |
40 |
1/4 |
5 |
75 |
40 |
1/4 |
6 |
85 |
52 |
3/8 |
8 |
85 |
52 |
3/8 |
10 |
117 |
69 |
3/8 |
15 |
117 |
69 |
3/8 |
20 |
123 |
73 |
3/4 |
25 |
134 |
99 |
1 |
【2W系列銅電磁閥訂貨須知】:
1.訂貨時請注明型號,公稱通徑,公稱壓力,工作介質,工作壓差,介質溫度,電源電壓及頻率,介質粘度。
2.電磁閥一般工作電壓為220V,電壓波動量為85% ~ 110%的額定電壓,如果超過此范圍,請訂貨時注明電壓的波動量,其他規格電源電壓可做特殊訂貨。
3.閥門的開通時間達12小時/天以上,請選用常開式電磁閥。當使用環境周?chē)幸兹家妆,?qǐng)選用防爆型電磁閥。
4.若已經由設計單位選定明精公司的ZBSF不銹鋼電磁閥型號,請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合很重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
【2W系列銅電磁閥安裝須知】:
1.安裝時電磁閥線圈向上,并保持垂直位置,電磁閥上箭頭或標記應與管道流向一致,不得安裝在有濺水或漏水的地方。
2.電磁閥的工作介質應清潔無顆粒雜質,電磁閥內件表面上的污物及過濾器,須定期清潔干凈。
3.在電磁閥發生故障時,為了及時隔離電磁閥,并保證系統正常運行,好安裝旁路裝置。
如圖(三)當電磁閥安裝在支路時,電磁閥的口徑應比主管道上的閥門口徑小,
如圖(四)分路裝置。注意:支路上的閥門平時須關閉。
4.安裝電磁閥前,管道必須清洗干凈。建議閥前安裝過濾器,蒸汽管路安裝疏水閥。
5.不要將閥安裝于管道低凹處,以免因蒸汽冷凝水,雜質等沉淀在閥內而妨礙動作。
6.普通型不可在爆作危險場合使用。
7.在管道剛性不足情況下,建議把閥前后管子用支架固定,以防電磁閥工作時引起振動。
8.在安裝前,要注意看清產品標牌,認真閱讀使用說明書,判斷產品是否符合使用條件。
9.電磁閥前后管道上需裝壓力表,以便觀察管道壓力。
