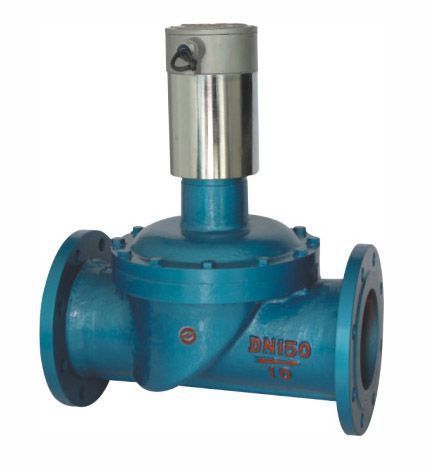

雙頭自保持電磁閥
【雙頭自保持電磁閥工作原理】:
當要求電磁閥打開接通時,點擊開啟開關,即線圈6開關,線圈6通電,閥杠上升,打開副閥,隨后主閥打開,閥門開啟接通。
當要求電磁關閉截?cái)鄷r(shí),點擊關閉開關,即線圈5開關,線圈5通電,線圈5動鐵芯移動,打開閥杠定位裝置,閥杠下移,副閥關閉,隨后主閥關閉,閥門關閉截止斷。
【雙頭自保持電磁閥注意事項】:
1.電磁閥進口處要裝過濾網
2.安裝后線圈6要錐之于水平面、允許傾斜度±3度
3.管路中介質壓力不能超過閥門公稱壓力
4.介質流向要和閥門上流向一致
5.線圈6,線圈5開關要求裝點動開關,線圈不能長時間通電,通電時關不超過3秒
6.線圈不能接觸到點物體,如水,鋼鐵等
7.介質溫度不能超過200度,粘度不能超過4E
【雙頭自保持電磁閥產品用途】:
ZCL電磁閥是自動控制系統中常見的管路開關元件,被廣泛應用于石油,化工、冶制、紡織、食品、造船、醫療、環保及其他各工業部門的管理裝置中,完成系統中氣體,蒸汽、液體、油類(≤4E)等各種介質的自動控制,實現節能和程序控制自動化。

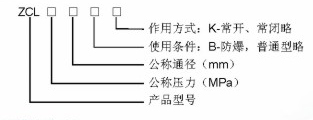

【雙頭自保持電磁閥規格說明】:
【雙頭自保持電磁閥技術參數】:
公稱通徑 |
25 |
公稱壓力(MPa) |
10 |
工作壓差(Mpa) |
0~10 |
電源電壓 |
AC220V其余規格可作特殊訂貨 |
使用壽命 |
按JB/T7352-94規定 |
額定流量系數(KV) |
|
泄流量(ML/min) |
按JB/T7352-94.F規定 |
功耗 |
30VA |
防爆標志 |
DIIBT6 |
防爆證編號 |
Ce991010 |
出線口街頭 |
內螺紋M20*1.5 |
介質溫州℃ |
≤80 |
環境溫度 |
-40~+60℃ |
工作介質 |
蒸汽、空氣、水油(粘度≤4E) |
【雙頭自保持電磁閥外形連接尺寸】:
公稱通徑DN
接管尺寸G
外形尺寸
L
H1
H2
25
1
100
22
218
75
【雙頭自保持電磁閥訂貨須知】:
1.訂貨時請注明型號,公稱通徑,公稱壓力,工作介質,工作壓差,介質溫度,電源電壓及頻率,介質粘度。
2.電磁閥一般工作電壓為220V,電壓波動量為85% ~ 110%的額定電壓,如果超過此范圍,請訂貨時注明電壓的波動量,其他規格電源電壓可做特殊訂貨。
3.閥門的開通時間達12小時/天以上,請選用常開式電磁閥。當使用環境周圍有易燃易爆品,請選用防爆型電磁閥。
4.若已經由設計單位選定明精公司的ZBSF不銹鋼電磁閥型號,請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合很重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
【雙頭自保持電磁閥安裝須知】:
1.安裝時電磁閥線圈向上,并保持垂直位置,電磁閥上箭頭或標記應與管道流向一致,不得安裝在有濺水或漏水的地方。
2.電磁閥的工作介質應清潔無顆粒雜質,電磁閥內件表面上的污物及過濾器,須定期清潔干凈。
3.在電磁閥發生故障時,為了及時隔離電磁閥,并保證系統正常運行,應安裝旁路裝置。
如圖(三)當電磁閥安裝在支路時,電磁閥的口徑應比主管道上的閥門口徑小,
如圖(四)分路裝置。注意:支路上的閥門平時須關閉。
4.安裝電磁閥前,管道必須清洗干凈。建議閥前安裝過濾器,蒸汽管路安裝疏水閥。
5.不要將閥安裝于管道低凹處,以免因蒸汽冷凝水,雜質等沉淀在閥內而妨礙動作。
6.普通型不可在爆作危險場合使用。
7.在管道剛性不足情況下,建議把閥前后管子用支架固定,以防電磁閥工作時引起振動。
8.在安裝前,要注意看清產品標牌,認真閱讀使用說明書,判斷產品是否符合使用條件。
9.電磁閥前后管道上需裝壓力表,以便觀察管道壓力。
