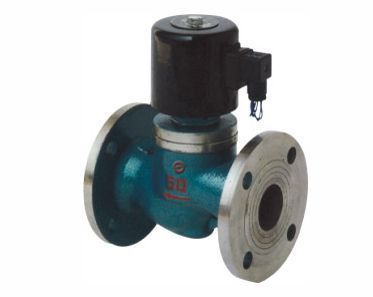

ZBSF全不銹鋼電磁閥
【ZBSF全不銹鋼電磁閥產品用途】:
ZBSF系列全不銹鋼電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉。實現對管道中的流體介質的通斷或流量調節控制。
本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘I钤O(shè)施中。ZBSF-Y系列電磁閥主要用于腐蝕液體、超凈液體和食用液體等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體,超凈氣體等介質的控制。
【ZBSF全不銹鋼電磁閥規格說明】:
【ZBSF全不銹鋼電磁閥技術參數】:
工作介質 |
腐蝕性氣體、超凈流體、食用流體 ZBSF-1:氣體用 ZBSF-1Y:液體用 ZBSF-2:氣體用 ZBSF-2Y:液體用 |
||||||
介質溫度℃ |
ZBSF-1(1Y):≤60℃ ZBSF-2(2Y):≤200℃ |
||||||
公稱壓力(Mpa) |
1.6 |
||||||
工作壓力(Mpa) |
0~ 1.6 |
||||||
電源電壓 |
AC220V其余規格可作特殊訂貨 |
||||||
使用壽命 |
按JB/T7362-94規定 |
||||||
額定流量系數 (KV) |
|||||||
泄漏量(ml/min) |
按JB/T7352-94.F規定 |
||||||
公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
功耗(VA) |
40 |
50 |
【ZBSF全不銹鋼電磁閥外形尺寸】:
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
10 |
115 |
153 |
90 |
60 |
41 |
14 |
3 |
4-Φ14 |
15 |
115 |
153 |
95 |
65 |
46 |
14 |
3 |
4-Φ14 |
20 |
115 |
153 |
105 |
75 |
56 |
16 |
3 |
4-Φ14 |
25 |
125 |
153 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
32 |
150 |
176 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
40 |
165 |
176 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
50 |
190 |
192 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
1.訂貨時請注明型號,公稱通徑,公稱壓力,工作介質,工作壓差,介質溫度,電源電壓及頻率,介質粘度。
2.電磁閥一般工作電壓為220V,電壓波動量為85% ~ 110%的額定電壓,如果超過此范圍,請訂貨時注明電壓的波動量,其他規格電源電壓可做特殊訂貨。
3.閥門的開通時間達12小時/天以上,請選用常開式電磁閥。當使用環境周圍有易燃易爆品,請選用防爆型電磁閥。
4.若已經由設計單位選定明精公司的ZBSF不銹鋼電磁閥型號,請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
感謝您訪問我們的網站【www.sungofluid.com】,如有任何疑問.您可以致電給0577-67378705 或67378706我們,我們一定會盡心盡力為您提供完善的服務。
【ZBSF全不銹鋼電磁閥安裝須知】:
1.安裝時電磁閥線圈向上,并保持垂直位置,電磁閥上箭頭或標記應與管道流向一致,不得安裝在有濺水或漏水的地方。
2.電磁閥的工作介質應清潔無顆粒雜質,電磁閥內件表面上的污物及過濾器,須定期清潔干凈。
3.在電磁閥發生故障時,為了及時隔離電磁閥,并保證系統正常運行,安裝旁路裝置。
如圖(三)當電磁閥安裝在支路時,電磁閥的口徑應比主管道上的閥門口徑小,
如圖(四)分路裝置。注意:支路上的閥門平時須關閉。
4.安裝電磁閥前,管道必須清洗干凈。建議閥前安裝過濾器,蒸汽管路安裝疏水閥。
5.不要將閥安裝于管道低凹處,以免因蒸汽冷凝水,雜質等沉淀在閥內而妨礙動作。
6.普通型不可在爆作危險場合使用。
7.在管道剛性不足情況下,建議把閥前后管子用支架固定,以防電磁閥工作時引起振動。
8.在安裝前,要注意看清產品標牌,認真閱讀使用說明書,判斷產品是否符合使用條件。
9.電磁閥前后管道上需裝壓力表,以便觀察管道壓力。
