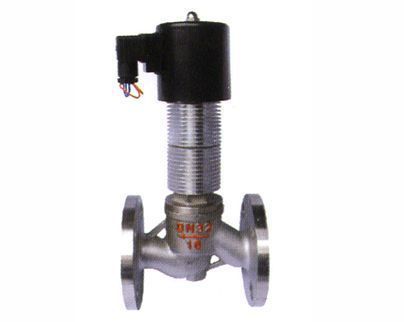

SZCZP高溫電磁閥
本閥是間接先導式平衡型電磁閥，具有耐高溫、耐腐蝕、耐磨損、使用范圍廣等有點，廣泛應用于輸送水、輕油、重油，過熱蒸汽、腐蝕氣體等介質管路中。完成系統中氣體、蒸汽液體、油類等各種介質的自動控制和自動調節。

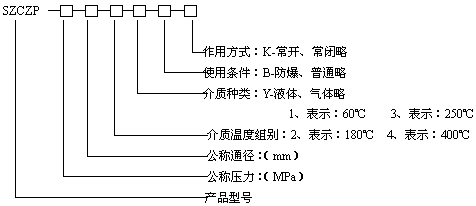

【SZCZP高溫電磁閥規格說明】：
【SZCZP高溫電磁閥技術參數】：
公稱溫度℃
≤400
公稱壓力MPa
1.6
工作壓差MPa
0~1.6
0.05~1.6
0.1~1.6
公稱通徑mm
10
15
20
25
32
40
50
65
80
100
125
150
功耗VA
50-80
電源電壓V
220
額定流量系數
按JB/T7352-94F規定
泄露量
按JB/T7352-94.F
【SZCZP高溫電磁閥安裝尺寸】：
|
DN |
H |
D |
D1 |
D2 |
n-d |
f |
b |
L |
|
10 |
465 |
90 |
60 |
41 |
4-14 |
2 |
14 |
130 |
|
15 |
465 |
95 |
65 |
46 |
4-14 |
2 |
14 |
130 |
|
20 |
465 |
105 |
75 |
56 |
4-14 |
2 |
16 |
150 |
|
25 |
465 |
115 |
85 |
65 |
4-14 |
3 |
16 |
160 |
|
32 |
475 |
140 |
100 |
76 |
4-18 |
3 |
18 |
180 |
|
40 |
490 |
150 |
110 |
84 |
4-18 |
3 |
18 |
200 |
|
50 |
505 |
165 |
125 |
99 |
4-18 |
3 |
20 |
230 |
|
65 |
525 |
185 |
145 |
118 |
8-18 |
3 |
22 |
290 |
|
80 |
535 |
200 |
160 |
132 |
8-18 |
3 |
24 |
310 |
|
100 |
565 |
235 |
190 |
156 |
8-22 |
3 |
24 |
350 |
|
125 |
580 |
270 |
220 |
184 |
8-26 |
3 |
26 |
400 |
|
150 |
605 |
300 |
250 |
211 |
8-26 |
3 |
28 |
480 |
1.訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2.電磁閥一般工作電壓為220V，電壓波動量為85% ~ 110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電壓可做特殊訂貨。
3.閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周?chē)幸兹家妆�，�?qǐng)選用防爆型電磁閥。
4.若已經由設計單位選定明精公司的ZBSF不銹鋼電磁閥型號，請按ZBSF不銹鋼電磁閥型號直接向我司銷售部訂購。
5.當使用的場合很重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
【SZCZP高溫電磁閥安裝須知】：
1.安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2.電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3.在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置。
如圖（三）當電磁閥安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，
如圖（四）分路裝置。注意：支路上的閥門平時須關閉。
4.安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路安裝疏水閥。
5.不要將閥安裝于管道低凹處，以免因蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。
6.普通型不可在爆作危險場合使用。
7.在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8.在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9.電磁閥前后管道上需裝壓力表，以便觀察管道壓力。
